Citroen BX:n virranjakoventtiili purettuna.
1 / 19


  (click on the image to view it at original size)

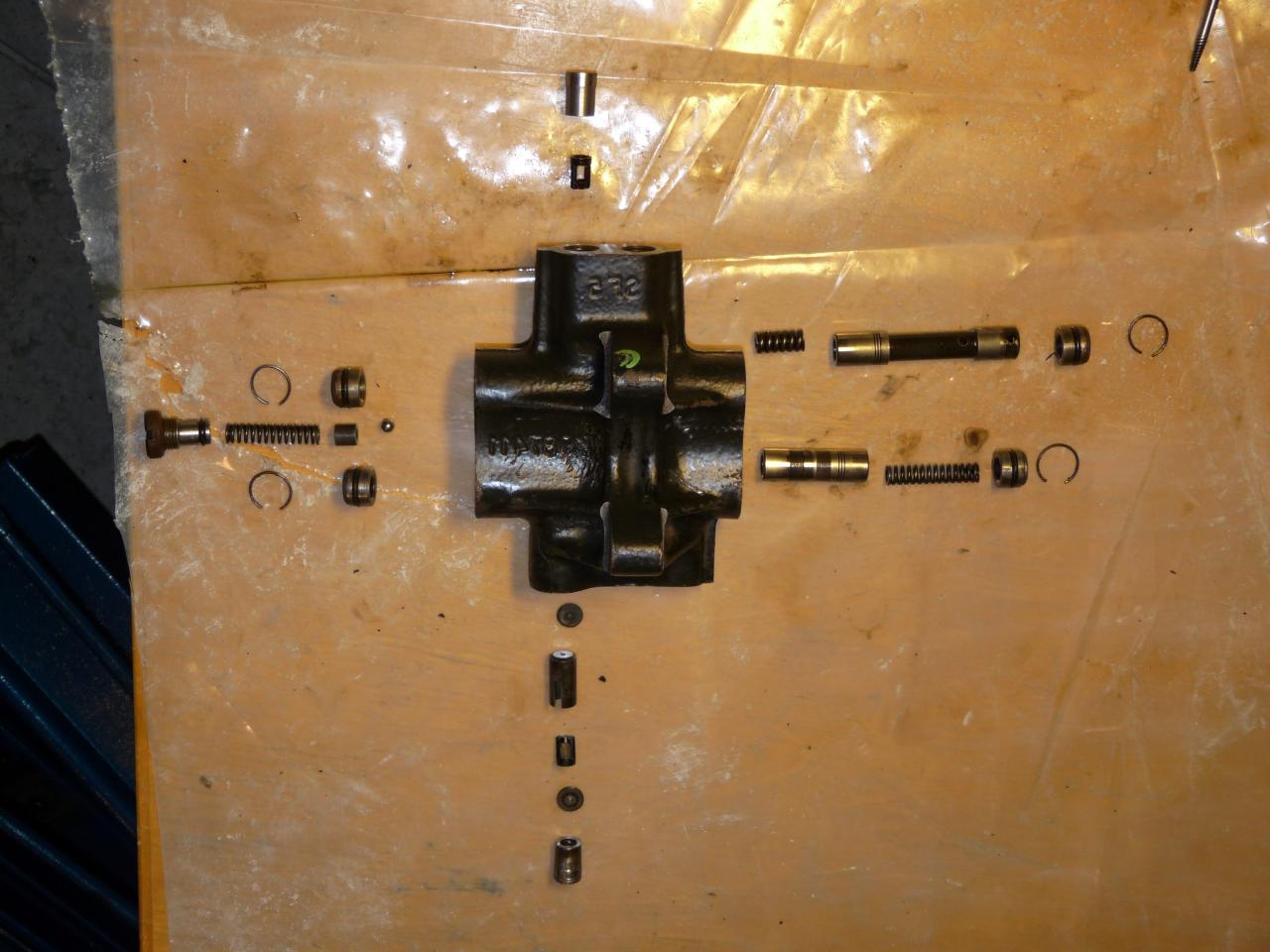

  Kuvassa on Citroen BX:n virranjakoventtiili purettuna. Ylhäällä olevat putkilähdöt ovat vasemmalta lukien tulo pumpulta ja lähtö painevaraajalle, alhaalla vastaavasti tulo painevaraajalta, paluu säiliöön ja lähtö ohjaustehostimelle. Kummassakin tulolinjassa on suodattimet, joiden tukkeutuminen on monen hydrauliikkavaivan perimmäinen syy. Kuvassa on myös avattu sivuilla olevat tulpat, joista pääsee käsiksi ohjaustehostimelle menevää virtausta sääteleviin mäntiin (kuvassa venttiilirungon oikealla puolella) sekä ohjaustehostimen varoventtiiliin (venttiilirungon vasemmalla puolella).
